Frekvenční měnič
6SE6400-2FL01-0AB0

Dokumentace

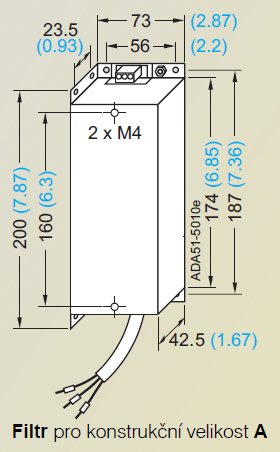

Rozměry

Filtr pro MM4 konstrukční velikost A

Popis

Odrušovací filtr pro měniče s rozsahem 1 AC 200 až 240 V, konstrukční velikost A a B, bez interního odrušovacího filtru třídy A. Při použití tohoto filtru měnič splňuje limity podle normy pro vyzařování EN 55 011, třída B. Svodový proud nepřesahuje hodnotu 3,5 mA. Požadavky jsou splněny pomocí stíněných kabelů o maximální délce 5 m.

Svodový proud:

Svodový proud měniče s filtrem (interním či externím) nebo bez něj může být vyšší než 30 mA. V praxi se jeho hodnoty obvykle pohybují mezi 10 mA a 50 mA. Přesná hodnota závisí na konstrukci měniče, prostředí a délce kabelů. Při použití proudového chrániče s limitní hodnotou 30 mA nelze zaručit, že při provozu nebude docházet k interferenci. Lze však použít proudový chránič s limitní hodnotou 300 mA. Podrobné informace najdete v Návodu k obsluze.
