Elektromotor Simotics GP - hliník
1LE1001-1BC2

Výrobce: SIEMENS

1LE1001-1BC2

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

Vlastnosti výrobku
výkon (kW)	2,20
otáčky (ot/min)	965
účinnost	IE2
počet pólů (pól)	6
kostra motoru	hliníková
krytí	IP55
velikost motoru	112M
třída izolace	F/B
základní napětí (V)	400/230
jmenovitý vstupní proud (A)	5
kroutící moment (Nm)	22
hmotnost (kg)	29
druh zatížení	S1
ložiska DE/NDE	6206 2ZC3
Stav	aktivní


Polarita	Účinnost	Ochrana	Režim	Termín	Materiál	Stav

Porovnat výrobek

Konfigurace

Dokumentace

Popis

Rozměry

Příslušenství

Dokumentace

Rozměry: PDF Rozměry Simotics GP IE1+IE2

Návod k obsluze: PDF Návod Simotics GP+SD+DP (CZ)

Návod k obsluze: PDF Návod Simotics GP+SD+DP (EN)

Rozměry

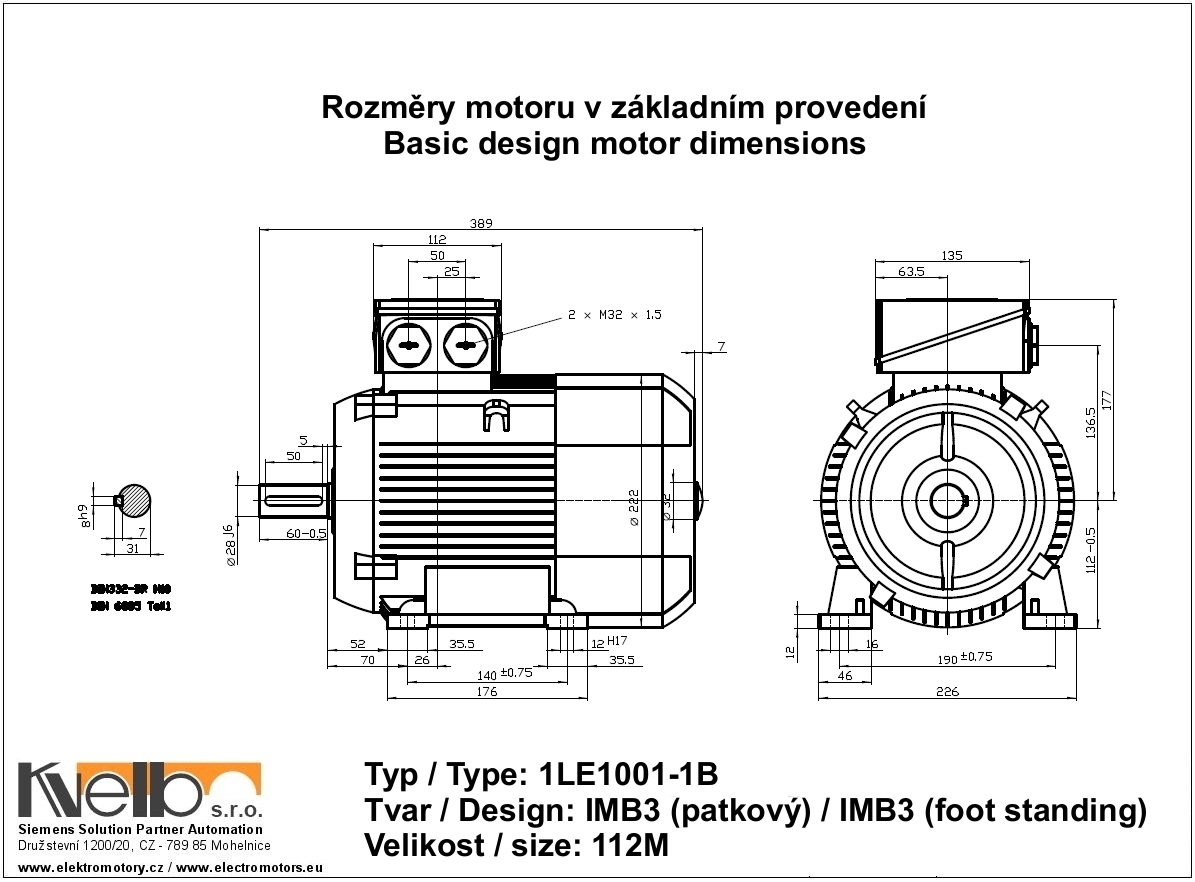

Rozměry 1LE1001 IMB3 (patkový tvar) Velikost 112M

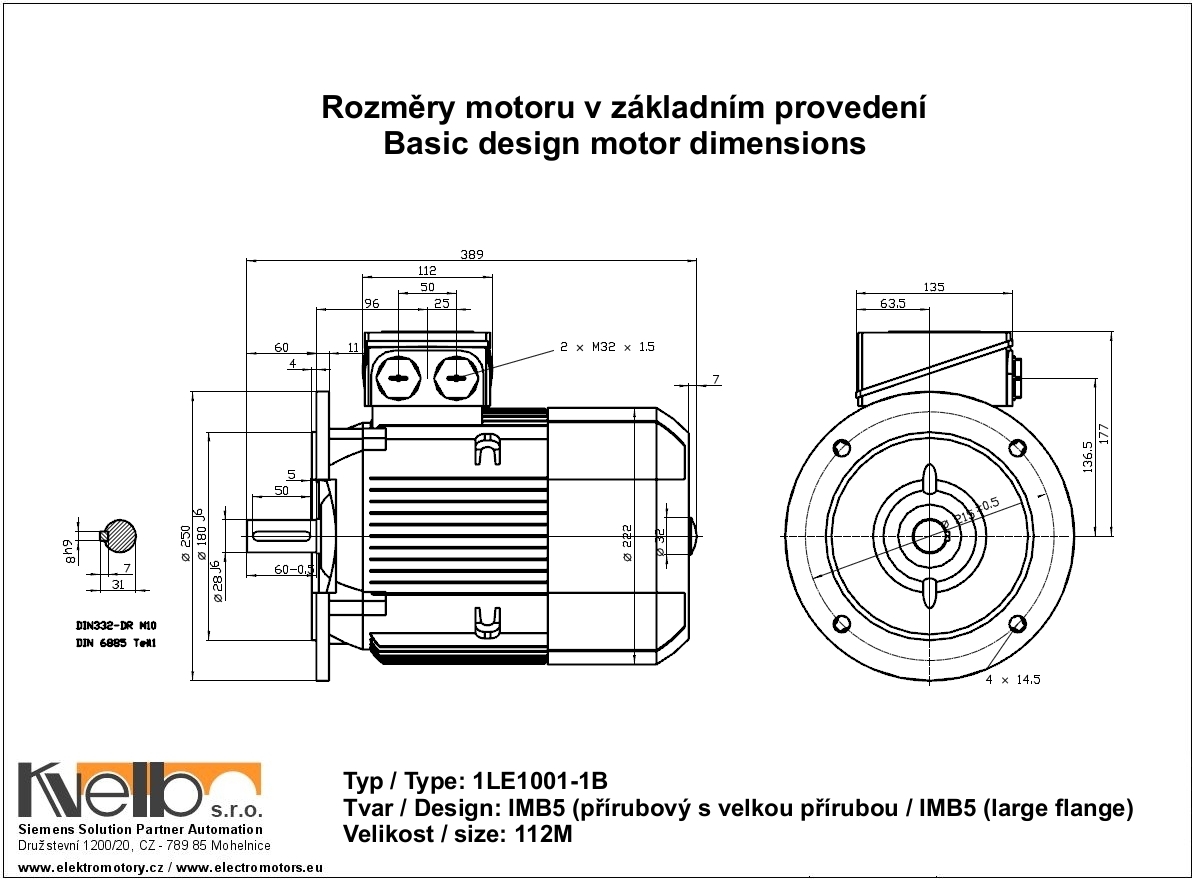

Rozměry 1LE1001 IMB5 (přírubový s velkou přírubou) Velikost 112M

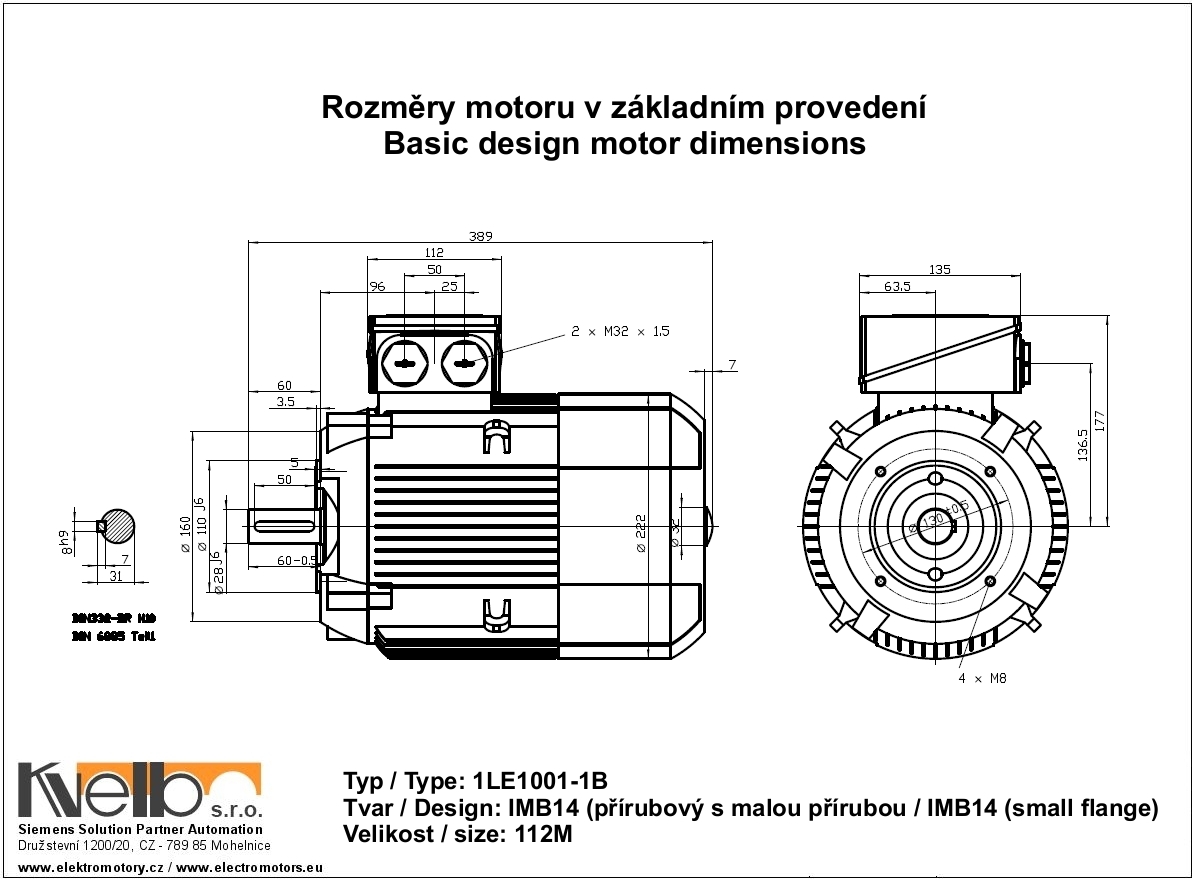

Rozměry 1LE1001 IMB14 (přírubový s malou přírubour) Velikost 112M

Motory řady 1LE1

Popis

Elektromotory 1LE10 jsou standardní nízkonapěťové asynchronní elektromotory s kotvou série Simotics GP (General Purpose) s hliníkovou kostrou vyráběné Siemens v ČR. Vyznačují se velmi vysokou kvalitou, maximálními možnostmi konfigurace, dostupností v různých stupních energetické účinnosti, certifikacemi a odvozenými provedeními pro specifické požadavky světových trhů, lodní průmysl a mnohá další odvětví.

Produkt nemá přiřazeno žádné příslušenství

Tento produkt v současné době nelze nabídnout. Zvolte si prosím jinou alternativu.

	2-1 - 3AC 220/380V D/Y 50Hz
	2-2 - 3AC 230/400V D/Y 50Hz (evropské standardní napětí do výkonu 3kW)
	2-3 - 3AC 415V Y 50Hz
	2-7 - 3AC 500V Y 50Hz
	3-3 - 3AC 380/660V D/Y 50Hz
	3-4 - 3AC 400/690V D/Y 50Hz (evropské standardní napětí pro výkony nad 3kW)
	3-5 - 3AC 415V D 50Hz
	4-0 - 3AC 500V D 50Hz
	9-0 - jiné napětí (volte v konfiguraci níže)

	A - IMB3 - patkový tvar
	F - IMB5 - přírubový s velkou přírubou
	G - IMV1 - přírubový s velkou přírubou, hřídelí vertikálně dolů (stříšku volte v konfiguraci)
	J - IMB35 - patkopřírubový s velkou přírubou
	K - IMB14 - přírubový - malá nebo střední příruba (volte v konfiguraci níže)
	N - IMB34 - patkopřírubový s malou nebo střední přírubou (volte v konfiguraci níže)

	A - bez teplotní ochrany vinutí
	B - 3x PTC termistor ve vinutí
	C - 6x PTC termistor ve vinutí
	F - KTY 84-130 teplotní čidlo ve vinutí
	G - 2x KTY 84-130 teplotní čidlo ve vinutí
	H - 3x PT100 teplotní čidlo ve vinutí
	Z - Jiná teplotní ochrana vinutí (volte v konfiguraci níže)

	4 - svorkovnice nahoře
	5 - svorkovnice vpravo (pohled ze strany poháněného zařízení)
	6 - svorkovnice vlevo (pohled ze strany poháněného zařízení)
	7 - svorkovnice dole

	- bez brzdy
	F10 - napájení brzdy DC 24V
	F11 - napájení brzdy 1AC 230V
	F12 - napájení brzdy AC 400V

Elektromotor Simotics GP - hliník
1LE1001-1BC2

Varianty produktu (výběr povinný):

1LE napětí

1LE1 tvar

1LE1 teplotní ochrana

1LE1 poloha svorkovnice

Konfigurace produktu (volitelné vlastnosti):

modulární nástavby

napájení brzdy

ruční odbrždění

jiná IRC rotační čidla

chlazení

ostatní napětí

ložiska

zajištěná ložiska

domazávání ložisek

protokoly

národní certifikáty a normy

stupeň ochrany

pozice přívodů svorkovnice

hřídel

hřídelové těsnění

vyvážení rotoru

antikondenzační výhřev vinutí

vinutí a izolace, zvýšená okolní teplota

snížená okolní teplota

zvýšená vlhkost

volba velikosti příruby pro tvary IMB14 a IMB34

Jiné teplotní ochrany vinutí

1LE patky

Dokumentace

Rozměry

Popis

	- základní provedení - bez nástaveb
	F01 - elektromagnetická brzda (nutno zvolit napětí níže)
	G40 - příprava pro montáž nástavby, s dírou v hřídeli strany NDE

	- základní provedení - bez ručního odbrždění
	F50 - ruční odbrždění brzdy

	- základní provedení - bez nástaveb
	G01 - Rotační čidlo typu HTL (10-30VDC, 1024 imp/ot) 1XP8012-10
	G02 - Rotační čidlo typu TTL (5V DC, 1024 imp/ot) 1XP8012-20
	G04 - pulsní rotační čidlo LL 861 900 220
	G05 - pulsní rotační čidlo HOG 9D 1024 I
	G06 - pulsní rotační čidlo HOG 10D 1024 I
	G11 - Rotační čidlo Kübler Sendix 5020 HTL 1024 imp/ot
	G12 - Rotační čidlo Kübler Sendix 5020 TTL 1024 imp/ot

	- základní provedení, IC411 - vlastní chlazení (plastový ventilátor)
	F70 - IC416 - ventilační jednotka 1AC230V / 3AC400V IP65
	F76 - IC411 - vlastní chlazení (kovový ventilátor)
	F90 - IC410 - bez ventilátoru a krytu ventilátoru

	- standardní napětí (dle volby varianty)
	M1A - 220VD/380VY 60Hz; 60Hz výkon
	M1B - 380VD/660VY 60Hz; 60Hz výkon
	M1C - 440VY 60Hz; 60Hz výkon
	M1D - 440 VD 60Hz; 60Hz výkon
	M1E - 460VY 60Hz; 60Hz výkon
	M1F - 460VD 60Hz; 60Hz výkon
	M1G - 575VY 60Hz; 60Hz výkon
	M1H - 575VD 60Hz; 60Hz výkon
	M1Y - jiné napětí (definujte: ...V ...Hz ...kW)
	M2A - 220VD/380VY 60Hz; 50Hz výkon
	M2B - 380VD/660VY 60Hz; 50Hz výkon
	M2C - 440VY 60Hz; 50Hz výkon
	M2D - 440VD 60Hz; 50Hz výkon
	M2E - 460VY 60Hz; 50Hz výkon
	M2F - 460VD 60Hz; 50Hz výkon
	M2G - 575VY 60Hz; 50Hz výkon
	M2H - 575VD 60Hz; 50Hz výkon
	M3A - 400VD 87Hz; 87Hz výkon

	- základní provedení ložisek
	L22 - zesílené ložisko strana pohonu
	L25 - zesílená ložiska strany pohonu a strany ventilátoru

	- základní provedení
	L04 - zajištěné ložisko NDE (strana ventilátoru)
	L20 - zajištěné ložisko DE (strana pohonu)
	L21 - zajištěné ložisko NDE (strana ventilátoru)

	- bez zkušebních protokolů
	B02 - protokol kontrolní kusové zkoušky dle 3.1 - EN10 204

	- bez národního certifikátu
	D01 - CCC (China Compulsory Certification)
	D30 - elektrické provedení podle NEMA MG1-12
	D31 - provedení podle UL "Recognition Mark"
	D40 - Kanadské předpisy (CSA)

	- základní provedení
	H20 - zvýšené krytí - IP65
	H22 - zvýšené krytí - IP56 (non-heavy-sea)

	- základní provedení (vývody na pravé straně)
	R10 - vývody svorkovnice ze strany pohonu (DE)
	R11 - vývody svorkovnice ze strany ventilátoru (NDE)
	R12 - vývody svorkovnice z levé strany

	- základní provedení
	L05 - druhý standardní konec hřídele
	Y58 - nestandardní hřídel DE (bude požadováno upřesnění)
	Y59 - nestandardní hřídel NDE (bude požadováno upřesnění)

	- základní provedení (CD kroužek/prachovka)
	H23 - radiální olejové těsnění (gufero), pro přírubové tvary

	- základní provedení (do +40°C, F/B)
	N03 - zvýšená okolní teplota do +55°C, izolace F/F
	N05 - teplota okolí do +45°C, F/B, snížení výkonu o cca. 4%
	N06 - teplota okolí do +50°C, F/B, snížení výkonu o cca. 8%
	N07 - teplota okolí do +55°C, F/B, snížení výkonu o cca. 13%
	N08 - teplota okolí do +60°C, F/B, snížení výkonu o cca. 18%
	N11 - zvýšená okolní teplota do +60°C, izolace H

	- základní provedení (stupeň A)
	L00 - vyvážení rotoru na stupeň B

	- základní provedení - bez výhřevu
	Q02 - antikondenzační výhřev vinutí 230V
	Q03 - antikondenzační výhřev vinutí 115V

	- základní provedení (od -20°C)
	D03 - nízká teplota okolí (od -40°C)
	D04 - nízká teplota okolí (od -30°C)

	- základní provedení (0-30g vody na m3)
	N30 - zvýšená vlhkost 30 - 60 g vody na krychlový metr vzduchu
	N31 - N31 - zvýšená vlhkost 60 - 100 g vody na krychlový metr vzduchu

	- bez výběru příruby (jiný tvar než B14 / B34)
	- malá příruba IMB14
	P01 - střední příruba

	- Žádné
	Q2A - NTC termistor pro vypínání
	Q3A - 3x bimetalová kontrola teploty pro vypínání (termokontakt)
